电磁流量计的接地环如何安装

时间:2019-06-17 09:15   作者:admin   来源:未知   点击:

电磁流量计的接地环如何安装?

应该是紧贴流量计法兰,其后放垫片,再连接管道法兰。原则上接地环需要通过接地电缆,经过单独的接地电缆,引入大地。通过为了简便,我们是把接地线接到旁边的金属物品上。接地环的目的,是因为电碰流量工作时,电极需要与大地形成等电位,有些工艺,由于采用的管道是绝缘的,如PVC管等,电极与管道就无法形成等电位,所以需要引入接地环或接地电极。



关于接地环的要求:

1、接地环与介质接触

2、两个接地环用不小于4mm2单芯线连接后接地

3、接地环保证电磁流量计同介质处于同电位

4、目的是防止电磁干扰

5、材质同测量电极相同

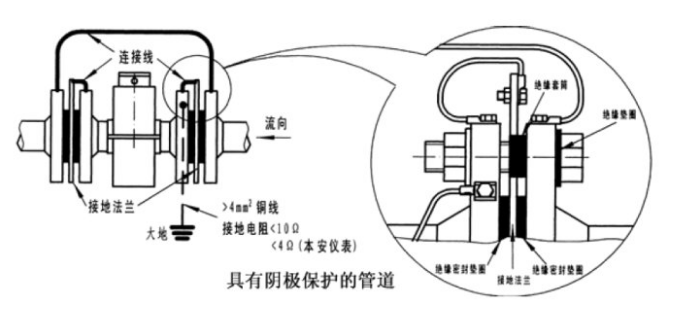

对于不导电的管道,电磁流量计的接地方式如下图:​

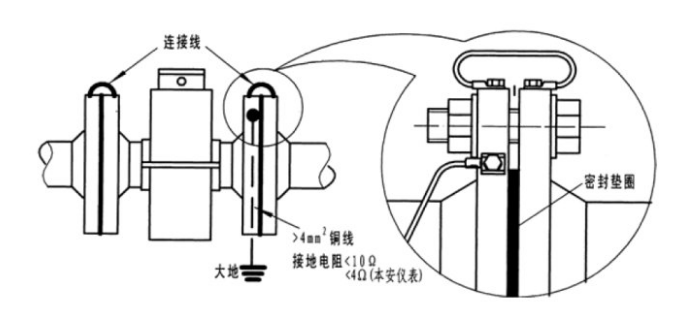

对于导电的管道,电磁流量计的接地方式如下图:



电磁流量计的接地环和接地电极

电磁能量计在测量非金属管道液体流量时,一般都需要加装接地环,更严格的意义上来说,电磁流量计内衬为PTFE(聚四氟乙烯)时,为了起到接地和保护测量管端面衬里的作用,一般都需要加装接地环(即接液环)。

​电磁流量计加装接地环是为了稳定可靠地将导电液体差动流量信号的基准点与转换器的信号连接,如果接地环材质由于液体的腐蚀而造成流量信号的大幅度摆动(在流量信号的基准点上叠加了大幅度变化的直流极化电压),那就不是稳定可靠的接地了。

电磁流量计的接地环(接液环)稳定可靠接地的方式是:接地环材质必须和电极材质相同或者接近,与被测导电液体之间形成相近或者大致相等的极化电位,这样一来,接液原电池和电极极化电池之间的共模电压就较小,电磁流量计输出的摆动就会较小了。

 在测量强酸、碱、盐等腐蚀性大的液体时,电极材料一般会选择钽、钛、铂金等贵重金属,这时候选用这些材料的接地环从经济上来说,就很贵了。为了节约成本,一般选用接地电极。电磁流量计的接地电极,就是在在传感器测量管与测量电极成垂直的最低点,另外加一个电极(和测量电极材质、大小均相同),来起到接地效果。强腐蚀性的酸碱盐的电导率非常高,流体电阻很小,所以电磁流量计用接地电极测量流体的点电位还是很准确的。
