压力变送器相关知识当前位置: 涡轮流量计 > 技术支持 > 压力变送器相关知识 >

压力和差压变送器安装示意图,压力变送器如何安

时间:2017-01-04 14:51  作者:中瑞得仪表   来源:原创   点击:

  压力和差压变送器安装示意图

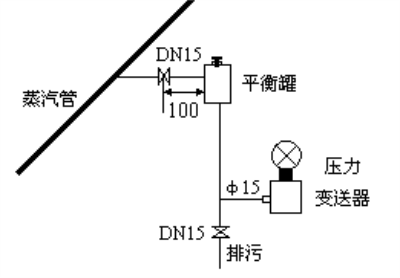

  1、压力变送器安装示意图

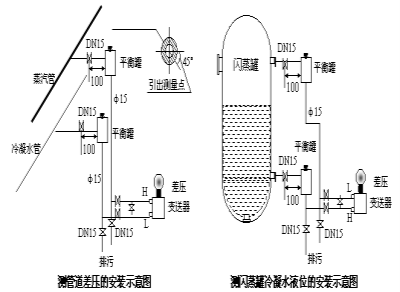

  2、差压变送器安装示意图



  3、压力和差压变送器安装说明:


  a.取压点处应保证有直管段,两边各大于5D(管道通经);


  b.在蒸汽管道上取压时,应在管道的侧面安装引压管;


  c.平衡罐应安装在引压管的最高点处;


  d.排污管应在靠近变送器引压管连接处安装;


  e.取压点与变送器的管道距离应大于1米;


  f.变送器的安装位置应低于取压点的位置。
