压力系列当前位置: 首页>>产品展示>>压力系列

3351变送器系列

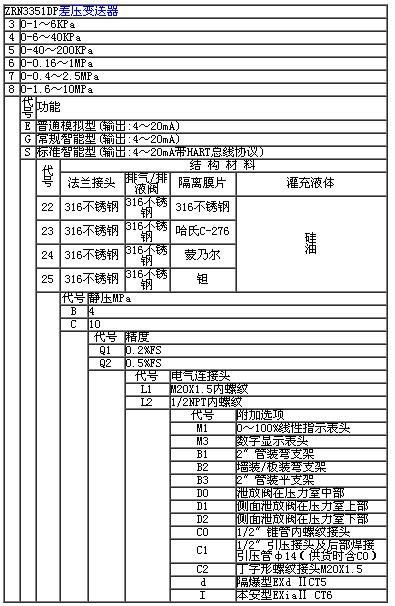

  ZRN3351DP电容式差压变送器

  3351系列智能电容式变送器(以下简称智能变送器)是以微处理器为核心的压力仪表,它在传统的1151电容式变送器的结构上增加了通讯和其它。用268、275通讯器或采用HART协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯(读、写数据和诊断).


  1、3351变送器系列主要特点

  3351系列智能电容式变送器除了一般电容式变送器的固有特点外,还具有如下特点:

  ·智能电子部件仅由一块组成

  ·量程比15:1或10:1

  ·0-0.6-0-42000KPa

  ·就地按鍵调整量程和零点

  ·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表

  ·符合HART协议,可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号

  ·在采用HART协议的分散控制系统中同主机进行双向通讯

  ·具有自诊断和远传诊断功能

  ·带有EEPROM,不怕断电丢失数据


  2、3351变送器系列工作原理

  被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运算,以及诊断和数字通信。

  本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频鍵控FS技术并依据BeII202标准。 以差动电容为检测原理组成电容式变送器,输入压力分别为0~40KPa,

  0~250KPa等。使用对象:液体、气体和蒸气。

  • 上一篇:ZRN防爆压力变送器
  • 下一篇:TU2302型差压变送器?
