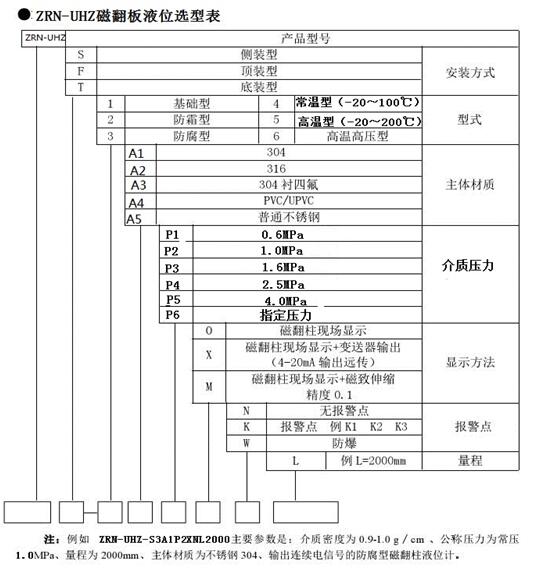

ZRN-UHZ磁翻板液位计选型指南

  ZRN-UHZ系列磁翻板液位计,是北京中瑞能仪表技术有限公司结合国内仪表的基础上进行的升级换代的磁耦合式智能式液位仪表,升级后的产品更加直观可靠准确。它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色),进而反映容器内液位的情况。 配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块,可以变送输出电阻值信号、电流值(4~20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

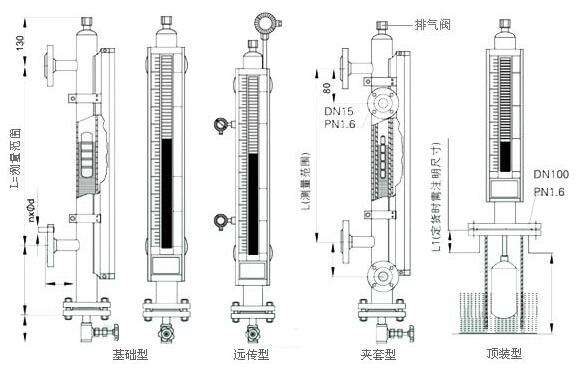

ZRN-UHZ系列磁翻板液位计结构原理

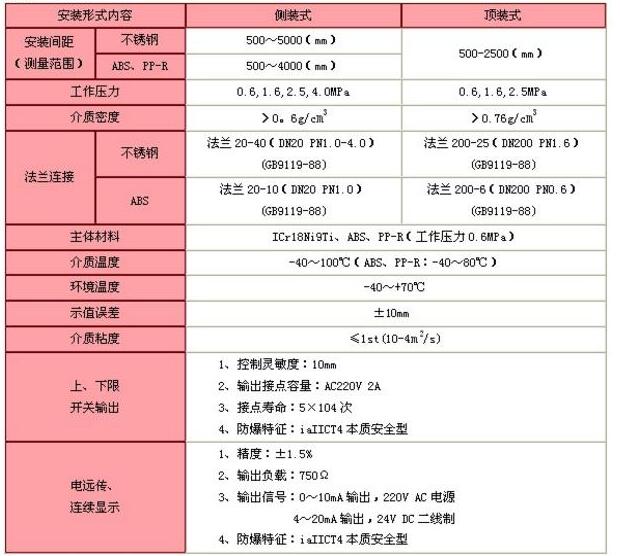

  磁翻板液位计计扩展类型表:


  根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示


  ZRN-UHZ系列磁翻板液位计适用范围


  ZRN-UHZ系列磁翻板液位计是最常用的侧装式磁翻柱液位计,适用于工作压力低于2.5 MPa,工作温度低于200℃的液体介质的液位测量。

  通用型磁性翻柱液位计适合容器内液体的液位、界位的测量,除现场指示,还可配远传变送器、报警(控制)开关,指示功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。
